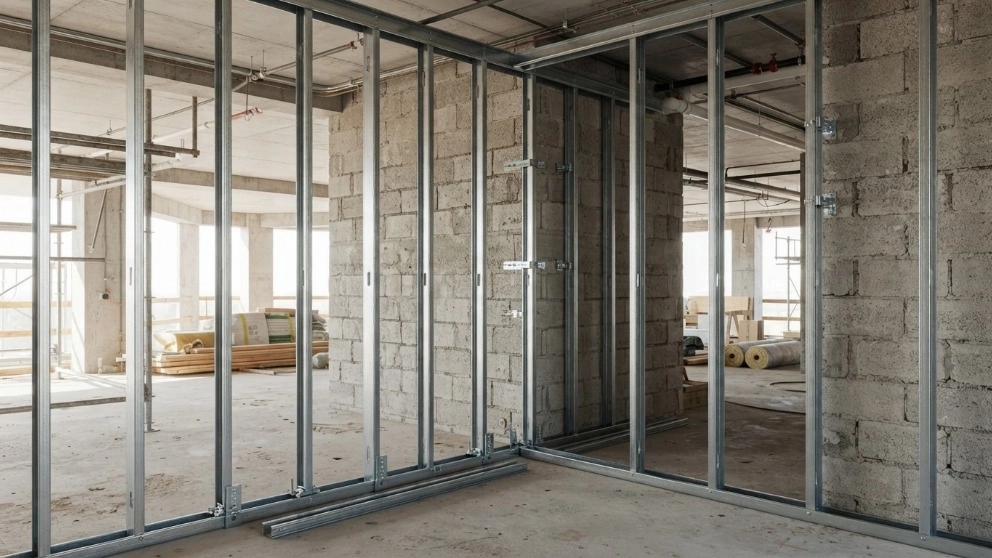

طراحی و ساخت سازه های مقاوم در برابر زلزله همواره یکی از دغدغه های اصلی مهندسان عمران و سازندگان ساختمان بوده است. زلزله های اخیر در کشور نشان داد که حتی اگر اسکلت اصلی سازه (تیرها و ستون ها) در برابر زلزله پایداری خود را حفظ کنند، تخریب دیوارهای غیرسازه ای و جداکننده ها می تواند خسارت های جانی و مالی جبران ناپذیری به بار آورد. به همین دلیل، مرکز تحقیقات راه، مسکن و شهرسازی در قالب پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله (آیین نامه ۲۸۰۰)، ضوابط سختگیرانه و دقیقی را برای طراحی و اجرای دیوارهای غیرسازه ای و مهار آنها که به اصطلاح وال پست نامیده می شود، تدوین و ابلاغ کرده است.
در این مقاله تصمیم داریم به صورت جامع و بند به بند، ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ را بررسی کنیم تا سازندگان و مهندسان ناظر با انطباق کامل پروژه های خود با این آیین نامه، ایمنی سازه ها را تضمین کنند. اگر به دنبال اجرای اصولی، استاندارد و بدون دغدغه وال پست در پروژه های خود هستید، مجموعه تخصصی والپست ریحانی به عنوان پیشگام در تولید و عرضه انواع وال پست های نوین و سنتی، آماده ارائه خدمات و محصولات استاندارد به شما عزیزان می باشد. برای آشنایی با جزییات فنی این آیین نامه، تا پایان این مطلب با ما همراه باشید.
اهمیت پیوست ششم آیین نامه ۲۸۰۰ در صنعت ساختمان
پیوست ششم آیین نامه ۲۸۰۰ با هدف اصلاح روش های سنتی اجرای وال پست و معرفی جزییات نوین مهار دیوارها تدوین شده است. در روش های قدیمی، اتصال دیوار به ستون ها و زیر تیرها به صورت صلب انجام می شد. این اتصال صلب باعث می شد که در هنگام وقوع زلزله، تغییر مکان های جانبی قاب ساختمانی به دیوار منتقل شده و دیوار به سرعت دچار ترک خوردگی، شکست و فروپاشی شود.
پیوست ششم این آیین نامه با معرفی رویکرد جداکردن دیوار از قاب سازه ای، انقلابی در ایمن سازی دیوارهای غیرسازه ای ایجاد کرد. بر اساس این ضوابط، دیوارها باید به گونه ای مهار شوند که در برابر نیروهای خارج از صفحه (نظیر زلزله و باد) پایدار بمانند، اما در عین حال در برابر جابجایی های داخل صفحه قاب سازه ای آزادانه رفتار کنند و مانع از حرکت قاب نشوند. جهت دستیابی به این هدف، استفاده از مصالح استاندارد و باکیفیت اهمیت دوچندان پیدا می کند. والپست ریحانی با تولید ابزارهای نوین منطبق بر این استانداردها، نقشی کلیدی در تسهیل این فرآیند ایفا می کند.
ضوابط کلی طراحی و اجرای دیوارهای غیرسازه ای
بر اساس ضوابط پیوست ششم آیین نامه ۲۸۰۰، تمامی دیوارهای داخلی و خارجی ساختمان که دارای ارتفاع یا طول مشخصی هستند، باید به روش های استاندارد مهار شوند. دیوارهایی که مهار نمی شوند، در زمان زلزله به دلیل شتاب های طبقات، به بیرون پرتاب می شوند و مسیرهای خروج اضطراری را مسدود می کنند.
ضوابط عمومی که در طراحی این دیوارها باید رعایت شوند شامل موارد زیر است:
- دیوارها باید به طور کامل از ستون ها و سقف ها جداسازی شوند. این فاصله معمولا با مصالح انعطاف پذیر مانند پلاستوفوم (یونولیت) یا پشم سنگ پر می شود.
- اتصال دیوار در جهت خارج از صفحه باید به گونه ای باشد که نیروی زلزله وارده بر جرم دیوار را به اسکلت سازه منتقل کند.
- لبه های قائم دیوارها نباید به ستون ها یا دیوارهای برشی متصل شوند، بلکه باید با استفاده از ناودانی ها یا نبشی های کشویی مهار شوند.
استفاده از سیستم های نوین و مهندسی شده مانند محصولات والپست ریحانی به شما این امکان را می دهد که تمامی این جزییات فنی را بدون نیاز به عملیات های پیچیده کارگاهی و با بالاترین سرعت ممکن در پروژه خود پیاده سازی کنید.
جزییات اتصال دیوار به ستون ها و اعضای قائم سازه
یکی از مهم ترین بخش های پیوست ششم آیین نامه ۲۸۰۰، چگونگی اتصال دیوار به ستون ها است. در گذشته دیوارها مستقیما به ستون چسبانده می شدند که این امر در زمان زلزله موجب شکست برشی ستون ها (پدیده ستون کوتاه) و تخریب دیوار می شد.
طبق ضوابط جدید:
۱. دیوار باید حداقل به اندازه یک صدم ارتفاع طبقه (یا حداقل ۲.۵ سانتی متر) از ستون های بتنی یا فولادی فاصله داشته باشد.
۲. این فاصله خالی باید با مصالح تراکم پذیر مانند پشم سنگ با چگالی بالا پر شود تا در هنگام تغییر شکل قاب، فشاری به دیوار وارد نشود.
۳. برای مهار خارج از صفحه دیوار در محل اتصال به ستون، از ناودانی های منقطع یا نبشی های کشویی استفاده می شود. این قطعات به ستون متصل شده و دیوار درون آنها قرار می گیرد، به طوری که دیوار در جهت داخل صفحه امکان حرکت داشته باشد اما در جهت خارج از صفحه مهار شود.
مجموعه تولیدی والپست ریحانی با طراحی و ساخت ناودانی های منقطع استاندارد با ضخامت های مورد تایید آیین نامه، بهترین گزینه برای اجرای این بند از آیین نامه ۲۸۰۰ به شمار می رود. محصولات والپست ریحانی با پوشش های ضدزنگ و گالوانیزه تولید شده و دوام بالایی را در برابر رطوبت و عوامل محیطی تضمین می کنند.
نحوه اتصال لبه بالایی دیوار به زیر تیرها و سقف
مهار لبه بالایی دیوارها نیز از دیگر الزامات حیاتی پیوست ششم آیین نامه ۲۸۰۰ است. در دیوارهای بلوکی و سفالی، رج آخر دیوار نباید به زیر تیر بچسبد.
ضوابط اجرای مهار بالای دیوار به شرح زیر است:
- فاصله آزاد بین بالای دیوار و زیر سقف یا تیر باید با توجه به حداکثر تغییر مکان نسبی طبقه تعیین شود که این مقدار نباید از ۲.۵ سانتی متر کمتر باشد.
- این فاصله باید با پشم سنگ یا مصالح انعطاف پذیر دیگر پر شود و برای مهار خارج از صفحه لبه بالایی دیوار، از ناودانی های سقفی یا نبشی های دوطرفه استفاده شود.
- در صورتی که سقف از نوع تیرچه بلوک یا دال بتنی باشد، می توان با کاشت بولت یا تفنگ میخ کوب، ناودانی های سقفی را در فواصل مشخص به زیر سقف متصل کرد.
مهندسان ناظر همواره بر کیفیت اتصال این قطعات نظارت جدی دارند. برای جلوگیری از رد شدن کار در مراحل نظارت، تهیه اتصالات استاندارد و مهندسی شده از مراکز معتبر الزامی است. والپست ریحانی با ارائه انواع ناودانی های سقفی تلسکوپی و کشویی با ورق های ضخیم، اجرای این بخش از کار را برای اکیپ های اجرایی بسیار ساده و ایمن کرده است.
ضوابط استفاده از وادارهای قائم و افقی (وال پست های سنتی و نوین)
در دیوارهایی که طول یا ارتفاع آنها از مقادیر مجاز آیین نامه فراتر می رود، نیاز به استفاده از اعضای واسط به نام وادار (وال پست) قائم یا افقی داریم. طبق پیوست ششم آیین نامه ۲۸۰۰:
- حداکثر طول مجاز دیوار بین دو عضو قائم (مانند ستون یا وادار) نباید از ۴ متر بیشتر باشد. در صورت تجاوز طول دیوار از ۴ متر، باید از وادار قائم استفاده کرد.
- حداکثر ارتفاع مجاز دیوار بدون مهار افقی ۳.۵ متر است. در صورتی که ارتفاع دیوار بیش از این مقدار باشد، تعبیه وادار افقی (تیرک) الزامی است.
وادارها باید به صورت مفصلی به کف سازه متصل شوند و در قسمت بالای خود به صورت کشویی در داخل ناودانی های سقفی قرار گیرند تا مانع از انتقال بارهای قائم سقف به وادار شوند. والپست ریحانی با تولید وادارهای آماده و پیش ساخته فلزی با هندسه استاندارد، زمان ساخت و ساز را به شدت کاهش داده و کیفیت اجرا را به سطح استانداردهای ملی و بین المللی رسانده است.
استفاده از میلگرد بستر و بست های ارتجاعی در دیوارها
یکی دیگر از نوآوری های پیوست ششم آیین نامه ۲۸۰۰، تاکید بر استفاده از میلگرد بستر جهت مسلح سازی دیوارها در برابر نیروهای خمشی و کششی است. میلگرد بستر به صورت خرپایی یا نردبانی در بندهای افقی دیوار قرار می گیرد و ملات روی آن کشیده می شود.
ضوابط مربوط به میلگرد بستر عبارتند از:
- میلگردهای بستر باید گالوانیزه باشند تا در اثر رطوبت ملات دچار خوردگی و زنگ زدگی نشوند.
- اتصال میلگرد بستر به وادارها یا ستون ها باید به وسیله بست های ارتجاعی (گیره و قلاب) انجام شود تا امکان حرکت آزادانه درون صفحه فراهم باشد.
- فواصل اجرای میلگرد بستر معمولا در هر دو رج یا سه رج از دیوار (حداکثر هر ۴۰ سانتی متر ارتفاع دیوار) تکرار می شود.
والپست ریحانی به عنوان یکی از بزرگترین تامین کنندگان میلگرد بستر گالوانیزه و بست های اتصال مربوطه در کشور، محصولاتی با مفتول های آجدار استاندارد تولید می کند که چسبندگی فوق العاده ای با ملات ایجاد کرده و پایداری دیوار را چند برابر می کنند.
تفاوت وال پست نوین با وال پست های سنتی فلزی
پیوست ششم آیین نامه ۲۸۰۰ به طور غیرمستقیم راه را برای جایگزینی روش های سنتی سنگین با روش های نوین و سبک باز کرده است. در روش های سنتی، از قوطی های سنگین فلزی یا نبشی های جوشکاری شده استفاده می شد که علاوه بر هزینه های سرسام آور خرید آهن آلات و الکترود، بار مرده بسیار زیادی را به سازه تحمیل می کرد و جزییات جداسازی نیز در آنها به درستی رعایت نمی شد.
در مقابل، سیستم های وال پست نوین که منطبق بر پیوست ششم طراحی شده اند، مزایای زیر را دارند:
- وزن بسیار کمتر و در نتیجه کاهش بار مرده ساختمان.
- سرعت بالای نصب به دلیل استفاده از اتصالات پیچی و فاقد جوشکاری های سنگین کارگاهی.
- رعایت کامل اصول جداسازی دیوار از قاب سازه ای.
- کاهش چشمگیر هزینه های نهایی پروژه.
اگر به دنبال بهینه سازی هزینه های پروژه خود و در عین حال دریافت تاییدیه مهندس ناظر هستید، محصولات والپست ریحانی بهترین جایگزین برای نبشی کشی های سنتی و پرهزینه قدیمی است. این قطعات پیش ساخته با محاسبات دقیق مهندسی تولید شده اند و تمام الزامات آیین نامه ای را پوشش می دهند.
نقش والپست ریحانی در تامین ایمنی و استاندارد سازی ساختمان ها
اجرای صحیح پیوست ششم آیین نامه ۲۸۰۰ نیازمند دسترسی به ابزار و قطعات استاندارد است. متاسفانه استفاده از کارگاه های متفرقه و بدون مجوز برای ساخت وال پست ها می تواند به دلیل استفاده از ورق های ضایعاتی یا نامرغوب، کل سیستم مهار دیوار را با شکست مواجه کند.
مجموعه تخصصی والپست ریحانی با درک این نیاز مبرم در صنعت ساختمان کشور، اقدام به طراحی و تولید انبوه انواع ناودانی های منقطع، وادارهای آماده، میلگردهای بستر و اتصالات کشویی و تلسکوپی کرده است. تمامی محصولات این مجموعه بر اساس استانداردهای مندرج در پیوست ششم آیین نامه ۲۸۰۰ و زیر نظر مهندسان مجرب سازه تولید می شوند. استفاده از فولاد مرغوب، پوشش های مقاوم در برابر خوردگی و کنترل کیفیت مستمر، ویژگی هایی است که والپست ریحانی را به نامی مطمئن در این حوزه تبدیل کرده است.
با انتخاب محصولات والپست ریحانی، شما نه تنها فرآیند تاییدیه های قانونی ساختمان خود را سرعت می بخشید، بلکه سازه ای امن و پایدار برای آیندگان به یادگار می گذارید. پروژه های بزرگ مسکونی و تجاری در سراسر کشور با تکیه بر کیفیت بی نظیر قطعات تولیدی این مجموعه به بهره برداری رسیده اند.
نتیجه گیری و دعوت به همکاری
رعایت ضوابط پیوست ششم آیین نامه ۲۸۰۰ در اجرای وال پست، دیگر یک توصیه اختیاری نیست، بلکه یک الزام قانونی و فنی برای دریافت پایان کار و تضمین ایمنی جان ساکنان ساختمان است. جداسازی دیوار از قاب، استفاده از اتصالات کشویی، ناودانی های منقطع و میلگردهای بستر، همگی زنجیره ای به هم پیوسته از اصول مهندسی هستند که پایداری دیوارهای غیرسازه ای را در برابر تکان های شدید زلزله تضمین می کنند.
برای اینکه در پروژه های ساختمانی خود با چالش های مربوط به عدم تایید ناظران، هزینه های اضافی جوشکاری های سنتی و خرید مصالح غیرمستاندارد روبرو نشوید، توصیه می شود کار را به متخصصان این حوزه بسپارید. مجموعه والپست ریحانی به عنوان مرجعی تخصصی در زمینه طراحی، تولید و تامین سیستم های مهار دیوار، آماده همکاری با شرکت های ساختمانی، انبوه سازان و مهندسان در سراسر کشور است. شما می توانید با بررسی کاتالوگ محصولات این مجموعه و دریافت مشاورههای فنی از کارشناسان مجرب، بهترین و اقتصادی ترین راهکارها را برای پروژه های خود انتخاب کنید. ایمنی سازه های خود را با قطعات استاندارد والپست ریحانی تضمین کنید و گامی بلند در جهت مهندسی سازی ساختمان های کشور بردارید.
