اجرای صحیح سیستمهای نگهدارنده دیوارهای غیرسازه ای که به عنوان وال پست شناخته میشوند، یکی از مهمترین مراحل در مقاوم سازی ساختمانها در برابر نیروهای جانبی نظیر زلزله و باد است. در سالهای اخیر با تغییر آیین نامه ها و معرفی ضوابط جدید، روشهای سنتی اتصال وال پست جای خود را به روشهای نوین و مهندسی داده اند. یکی از حیاتی ترین بخشهای اجرای این سیستمها، اتصال وال پست به اعضای سازه ای بتنی مانند تیرها و ستونها است. این اتصال معمولا از طریق عملیات کاشت بولت و انکر بولت انجام میپذیرد. در این مقاله به بررسی جامع و گام به گام مراحل اجرای کاشت بولت و انکر بولت برای اتصال وال پست میپردازیم و نکات کلیدی آن را تشریح میکنیم
اگر به دنبال خرید تجهیزات استاندارد و باکیفیت برای مهار دیوارهای ساختمان خود هستید، مجموعه والپست ریحانی به عنوان یکی از پیشگامان این صنعت، بهترین و ایمن ترین راهکارهای اجرایی را مطابق با آخرین ضوابط پیوست ششم آیین نامه ۲۸۰۰ به شما ارائه میدهد. در ادامه این مطلب با ما همراه باشید تا با جزئیات فنی این فرآیند آشنا شوید.
نقش و اهمیت کاشت بولت و انکر بولت در اجرای وال پست
دیوارهای بیرونی و داخلی ساختمان در هنگام وقوع زلزله تحت تاثیر نیروهای خارج از صفحه قرار میگیرند. وال پستها وظیفه دارند این نیروها را جذب کرده و به اسکلت اصلی سازه منتقل کنند. برای انتقال درست این نیروها، اتصال وال پست به تیر یا ستون بتنی باید از استحکام و انعطاف پذیری کافی برخوردار باشد.

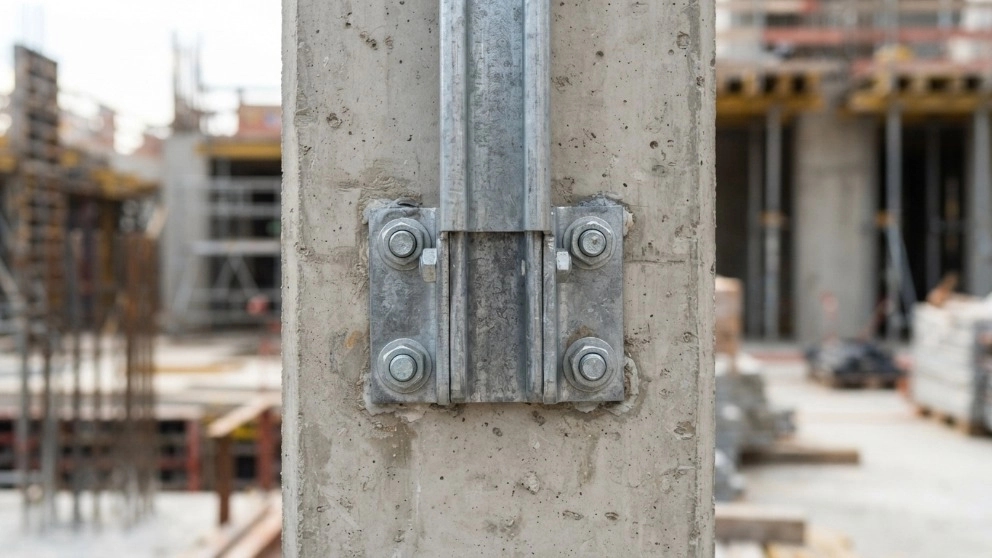

کاشت بولت و انکر بولت در واقع پل ارتباطی میان قطعات فلزی وال پست و بتن سخت شده سازه است. در صورتی که این کاشت به صورت غیر اصولی انجام شود، کل سیستم عملکرد خود را از دست داده و دیوار در هنگام زلزله فرو خواهد ریخت. استفاده از محصولات استاندارد والپست ریحانی تضمین میکند که قطعات اتصالی توانایی تحمل نیروهای طراحی را داشته و سیستم مهار جانبی به بهترین شکل ممکن عمل میکند.
انواع روشهای کاشت بولت و انکر بولت برای اتصال وال پست
برای اتصال وال پست به بتن به طور کلی از دو روش اصلی استفاده میشود که هر کدام ویژگیها و مراحل اجرای خاص خود را دارند:
۱. کاشت انکر بولت مکانیکی (رول بولت)
انکر بولتهای مکانیکی قطعات فلزی هستند که با ایجاد نیروی اصطکاکی یا انبساطی در داخل سوراخ بتن درگیر میشوند. با سفت کردن مهره انکر بولت، بخش انتهایی آن منبسط شده و به دیواره سوراخ فشار وارد میکند و در جای خود محکم میشود. این روش برای بارهایی با شدت متوسط مناسب است و سرعت اجرای بسیار بالایی دارد.
۲. کاشت بولت شیمیایی (چسب کاشت میلگرد)
در این روش ابتدا سوراخی در بتن ایجاد شده و پس از تمیزکاری، با استفاده از رزینها یا چسبهای مخصوص دو یا سه جزئی پر میشود. سپس بولت یا میلگرد دنده شده به صورت چرخشی درون سوراخ قرار میگیرد. چسب شیمیایی پس از گیرش، پیوند بسیار قوی میان فولاد و بتن ایجاد میکند. این روش برای بارهای سنگین و لرزه ای فوق العاده مناسب است.
تجهیزات و ابزارآلات مورد نیاز برای عملیات کاشت
برای شروع عملیات کاشت انکر بولت و بولت شیمیایی در پروژه های ساختمانی، وجود تجهیزات زیر الزامی است:
- دستگاه دریل هیلتی یا بتن کن با مته مناسب (قطر مته باید متناسب با قطر انکر بولت یا طبق دفترچه فنی چسب انتخاب شود).
- تجهیزات تمیزکاری شامل برس سیمی استوانه ای و پمپ دمنده باد (بلوور) جهت خارج کردن کامل گرد و غبار.
- چسب کاشت بولت شیمیایی به همراه گان مخصوص تزریق (در صورت استفاده از روش شیمیایی).
- انکر بولت مکانیکی با ابعاد و مشخصات فنی استاندارد.
- تجهیزات ایمنی فردی مانند عینک ایمنی، دستکش و ماسک مخصوص.
استفاده از مصالح باکیفیت و ابزار دقیق در این مرحله، کیفیت نهایی کار را تعیین میکند. تیم فنی والپست ریحانی همواره توصیه میکند که پیش از شروع عملیات، کالیبراسیون دستگاهها و سلامت ابزارها به دقت بررسی شود.
گام اول: تعیین موقعیت دقیق کاشت روی اعضای بتنی
اولین قدم در اجرای اتصال، نشانه گذاری و مشخص کردن محل دقیق سوراخها است. این کار باید با توجه به نقشه های شاپ دراوینگ وال پست انجام شود. در اسکلتهای بتنی، چالش بزرگ وجود میلگردهای داخل تیر یا ستون است. برخورد مته با میلگردهای اصلی سازه در حین سوراخکاری مجاز نیست؛ زیرا به سازه آسیب جدی وارد میکند.
بنابراین، پیش از سوراخکاری باید با استفاده از دستگاههای اسکنر بتن (میلگردیاب)، موقعیت میلگردهای داخلی شناسایی شده و در صورت نیاز، محل کاشت بولت با هماهنگی مهندس ناظر به میزان جزیی جابه جا شود. در سیستمهای نوین مهار دیوار که توسط والپست ریحانی طراحی میشوند، فواصل و موقعیتها به گونه ای محاسبه میگردند که کمترین تداخل با میلگردهای سازه ای ایجاد شود.
گام دوم: سوراخکاری بتن با عمق و قطر استاندارد
پس از مشخص شدن نقاط کاشت، عملیات سوراخکاری آغاز میشود. رعایت دو فاکتور اصلی در این مرحله بسیار حیاتی است:
قطر سوراخکاری
برای انکر بولتهای مکانیکی، قطر مته معمولا برابر با قطر اسمی انکر بولت است. اما در روش کاشت شیمیایی، قطر سوراخ باید حدود ۲ تا ۴ میلیمتر بزرگتر از قطر بولت باشد تا فضای کافی برای قرارگیری چسب فراهم شود.
عمق سوراخکاری
عمق سوراخ باید بر اساس محاسبات مهندسی و مشخصات فنی چسب یا انکر تعیین شود. سوراخکاری با عمق کم مانع از درگیری کامل انکر با بتن شده و ظرفیت باربری اتصال را به شدت کاهش میدهد.
گام سوم: تمیزکاری سوراخ و آماده سازی برای کاشت
تمیزکاری مهمترین و حساس ترین مرحله در کاشت بولت شیمیایی است. وجود کوچکترین گرد و غبار ناشی از سوراخکاری در داخل حفره، مانع از چسبندگی رزین به بتن میشود و ظرفیت باربری اتصال را تا ۵۰ درصد کاهش میدهد. برای تمیزکاری اصولی باید مراحل زیر را طی کرد:
- با استفاده از پمپ باد دمنده، گرد و غبار اولیه را از انتهای سوراخ خارج کنید.
- با استفاده از برس سیمی استوانه ای مخصوص، دیواره های سوراخ را به خوبی برس بزنید تا پودر بتن چسبیده به دیواره ها جدا شود.
- مجددا با پمپ باد، سوراخ را عاری از هرگونه غبار کنید. این فرآیند رفت و برگشتی باد و برس باید حداقل سه بار تکرار شود تا سوراخ کاملا تمیز گردد.
گام چهارم: تزریق چسب و کاشت بولت (روش شیمیایی)
اگر از روش شیمیایی برای اتصال وال پست استفاده میکنید، مراحل زیر را با دقت بالا اجرا کنید:
- کارتریج چسب را درون گان قرار دهید.
- مقداری از چسب اولیه را (حدود ۱۰ سانتی متر اول) خارج کنید تا زمانی که رنگ چسب خروجی کاملا یکنواخت شود (مخلوط شدن کامل دو جزء).
- نازل گان را تا انتهای سوراخ هدایت کنید.
- تزریق چسب را شروع کرده و همزمان نازل را به آرامی به سمت بیرون بکشید. حدود دو سوم حجم سوراخ باید با چسب پر شود.
- بولت فلزی یا میلگرد دنده شده را به صورت چرخشی (پیچشی) و با فشار ملایم وارد سوراخ کنید تا چسب به خوبی تمام رزوه ها را پوشش دهد و مقداری از چسب از دهانه سوراخ بیرون بزند.
- تا زمان گیرش اولیه و نهایی چسب (که روی مشخصات محصول درج شده است)، به هیچ وجه به بولت ضربه نزنید و بار اعمال نکنید.
گام پنجم: نصب و سفت کردن انکر بولت (روش مکانیکی)
در صورتی که اتصال وال پست با انکر بولت مکانیکی طراحی شده باشد، مراحل کار به شرح زیر است:
- پس از تمیز کردن سوراخ، انکر بولت را از طریق سوراخ موجود در ورق اتصال یا به صورت مستقیم درون سوراخ قرار دهید.
- با ضربات ملایم چکش، انکر را تا عمق مشخص شده به داخل بتن هدایت کنید.
- با استفاده از آچار گشتاور (تورک متر)، مهره انکر بولت را به میزان گشتاور مشخص شده در کاتالوگ فنی سفت کنید. سفت کردن بیش از حد باعث هرز رفتن بتن یا شکستن انکر میشود و شل بستن آن نیز مانع از درگیری کامل سیستم انبساطی انکر خواهد شد.
طراحی دقیق و مهندسی قطعات اتصالی در مجموعه والپست ریحانی به گونه ای است که نصب انکرها با بالاترین دقت و کمترین خطا در کارگاههای ساختمانی میسر میگردد.
نکات کلیدی و الزامات آیین نامه ای در اتصال وال پست
اجرای وال پست به وسیله کاشت بولت باید منطبق بر ضوابط پیوست ششم آیین نامه ۲۸۰۰ طراحی و اجرا شود. برخی از مهمترین نکات اجرایی عبارتند از:
- رعایت فواصل لبه ای: کاشت بولت نباید خیلی نزدیک به لبه تیر یا ستون انجام شود؛ زیرا در اثر اعمال نیرو، بتن لبه دچار قلوه کن شدن میشود.
- استفاده از اتصالات کشویی: اتصال وال پست در تراز زیر تیرها نباید به صورت صلب باشد. این اتصال باید به صورت کشویی یا تلسکوپی اجرا شود تا دیوار در راستای عمودی آزادانه حرکت کند و بارهای ثقلی تیر به دیوار منتقل نشود. کاشت بولت برای مهار این ناودانیهای کشویی انجام میپذیرد.
- جنس بولتها: بولتها و انکرهای مورد استفاده باید دارای پوشش ضد زنگ (گالوانیزه) باشند تا در برابر رطوبت محیطی دچار خوردگی و ضعف ساختاری نشوند.
تجهیزات و اتصالات تولید شده توسط برند والپست ریحانی تماما مطابق با استانداردهای ملی ساختمان تولید شده و آزمونهای کیفی و کشش را با موفقیت پشت سر گذاشته اند.
چرا انتخاب والپست ریحانی بهترین گزینه برای پروژه شماست؟
اجرای یک سازه ایمن نیازمند زنجیره ای از طراحی درست، متریال باکیفیت و اجرای دقیق است. بخش عمده ای از این زنجیره به کیفیت قطعات وال پست بازمیگردد. برند والپست ریحانی با درک عمیق از رفتار لرزه ای دیوارهای غیرسازه ای، اقدام به طراحی و تولید انواع مقاطع نوین وال پست، ناودانیهای منقطع، صفحات اتصال و ملزومات کاشت بولت نموده است.
مزایای استفاده از محصولات این مجموعه عبارتند از:
- طراحی کاملا منطبق بر پیوست ششم آیین نامه ۲۸۰۰ و ضوابط نظام مهندسی.
- استفاده از ورقهای فولادی استاندارد با ضخامت دقیق و پوششهای مقاوم در برابر خوردگی.
- تسهیل در فرایند نصب و کاهش زمان اجرای پروژه به دلیل طراحی هوشمندانه قطعات.
- پشتیبانی فنی و ارائه مشاوره های تخصصی جهت انتخاب بهترین روش کاشت بولت متناسب با شرایط پروژه شما.
نتیجه گیری و جمع بندی
کاشت بولت و انکر بولت برای اتصال وال پست یکی از حساسترین جزییات اجرایی در سازه های بتنی است که مستقیما با امنیت جان ساکنان ساختمان در زمان بحران ارتباط دارد. انتخاب روش مناسب (شیمیایی یا مکانیکی)، رعایت دقیق مراحل سوراخکاری، تمیزکاری اصولی و استفاده از قطعات استاندارد، تضمین کننده عملکرد صحیح این سیستم است. هرگونه سهل انگاری در این مراحل میتواند خسارتهای جبران ناپذیری به بار آورد.
