طراحی و اجرای ساختمان های مقاوم در برابر زلزله همواره یکی از دغدغه های اصلی مهندسان سازه و مجریان پروژه های عمرانی بوده است. در سال های گذشته، تمرکز اصلی آیین نامه ها بیشتر بر روی حفظ پایداری اجزای سازه ای مانند تیرها، ستون ها و سقف ها بود. اما وقوع زلزله های اخیر نشان داد که تخریب دیوارهای غیرسازه ای و جداکننده ها می تواند خسارت های مالی و جانی جبران ناپذیری به بار آورد و حتی مانع از عملکرد مناسب کل سازه شود. به همین دلیل، مرکز تحقیقات راه، مسکن و شهرسازی اقدام به تدوین پیوست ششم آیین نامه ۲۸۰۰ نمود. این پیوست به طور ویژه به ضوابط اجرای وال پست و مهار دیوارهای غیرسازه ای می پردازد.
در این مقاله تصمیم داریم به بررسی دقیق و موشکافانه ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ بپردازیم و نکات کلیدی که هر مهندس ناظر، طراح و مجری باید درباره اجرای وال پست بداند را تشریح کنیم. اگر به دنبال اجرای بدون نقص و استاندارد سیستم های نگهدارنده دیوار هستید، مجموعه والپست ریحانی به عنوان تولیدکننده برتر این تجهیزات، آماده است تا تمامی نیازهای پروژه های شما را با بالاترین کیفیت برطرف سازد. در ادامه با ما همراه باشید تا اصول مهندسی مهار دیوارها را بررسی کنیم.
اهمیت پیوست ششم آیین نامه ۲۸۰۰ در صنعت ساختمان
تا قبل از تصویب و ابلاغ پیوست ششم آیین نامه ۲۸۰۰، روش های سنتی اجرای وال پست که شامل استفاده از نبشی های فلزی صلب متصل به سقف و ستون بود، رواج داشت. این روش های قدیمی به دلیل ایجاد صلبیت در دیوار و عدم اجازه حرکت به آن در زمان زلزله، باعث ترک خوردگی شدید و در نهایت فروپاشی دیوار می شدند. پیوست ششم با تغییر رویکرد مهندسی، مفهوم جداسازی دیوار از قاب سازه ای را معرفی کرد.
هدف اصلی از ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰، اجازه دادن به دیوار برای تغییر شکل های جانبی ناشی از زلزله، بدون آسیب دیدن و وارد کردن نیروی اضافی به ستون ها و تیرها است. استفاده از وال پست استاندارد و نوین که انعطاف پذیری لازم را در اتصالات فراهم کند، کلید اصلی موفقیت در این روش است. صنایع تولیدی والپست ریحانی با درک این نیاز مهندسی، اقدام به طراحی و تولید انواع وال پست نوین اعم از وادارها، ناودانی های منقطع و اتصالات کشویی و تلسکوپی مطابق با آخرین استانداردهای پیوست ششم نموده است تا امنیت سازه های شما به طور کامل تضمین شود.
انواع وال پست بر اساس ضوابط پیوست ششم آیین نامه ۲۸۰۰
طبق ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰، نگهدارنده های دیوار به دسته های مختلفی تقسیم می شوند که هر کدام کاربرد و ویژگی های خاص خود را دارند. انتخاب نوع مناسب وال پست بستگی به طول دیوار، ارتفاع دیوار و نوع مصالح به کار رفته در ساخت دیوار دارد.
۱. وادارهای قائم یا وال پست های عمودی

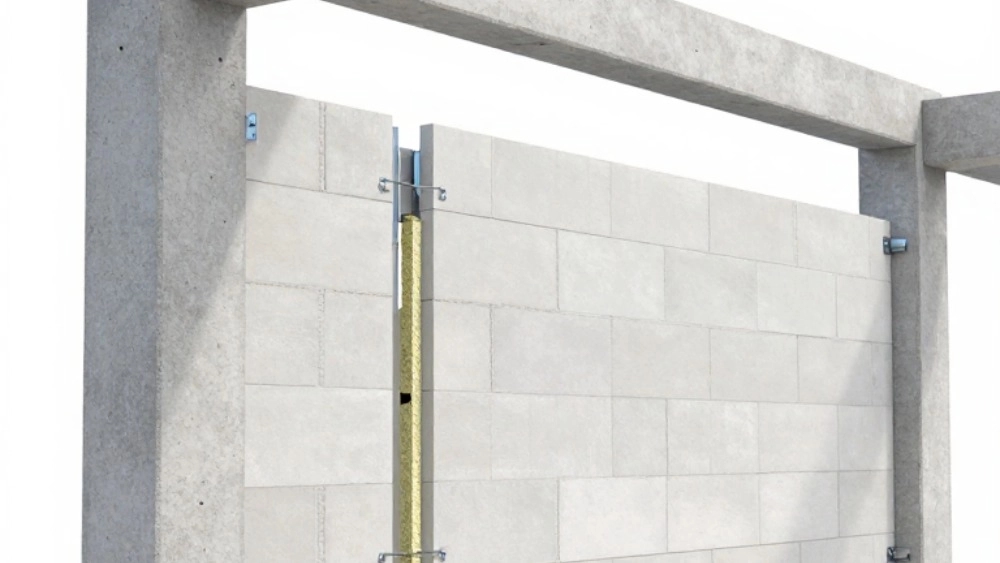

وادارهای قائم قطعاتی هستند که به صورت عمودی در طول های مشخصی از دیوار قرار می گیرند تا طول آزاد دیوار را کاهش دهند. بر اساس ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰، در صورتی که طول دیوار از ۴ متر بیشتر باشد، استفاده از وادار قائم الزامی است. این وادارها باید به گونه ای اجرا شوند که دیوار درون آن ها قرار گیرد اما اتصال آن ها به سقف به صورت کشویی یا تلسکوپی باشد تا نیروی قائم سقف به دیوار منتقل نشود. والپست ریحانی با تولید وادارهای پیش ساخته استاندارد با ورق های فولادی باکیفیت، اجرای این بخش از سازه را برای پیمانکاران بسیار آسان تر کرده است.
۲. وادارهای افقی یا تیرک ها
در دیوارهایی که ارتفاع آن ها از ۳.۵ متر بیشتر است، باید از وادارهای افقی جهت کاهش ارتفاع آزاد دیوار استفاده کرد. ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ تاکید می کند که این وادارهای افقی باید به وادارهای قائم متصل شوند و به صورت مستقیم به ستون ها متصل نگردند تا از ایجاد صلبیت ناخواسته جلوگیری شود. طراحی دقیق هندسی و ضخامت استاندارد ورق های به کار رفته در محصولات والپست ریحانی، پایداری بی نظیری را برای دیوارهای با ارتفاع بالا فراهم می آورد.
جزییات اتصالات وال پست به قاب سازه ای
یکی از مهم ترین بخش های ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰، نحوه اتصال وال پست به تیرها و ستون ها است. اتصالات صلب قدیمی کاملا منسوخ شده اند و جای خود را به اتصالات مفصلی، کشویی و تلسکوپی داده اند.
اتصال وال پست به ستون ها
بر اساس ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰، دیوار نباید به طور مستقیم به ستون بچسبد. باید فواصلی به اندازه حداقل یک صدم ارتفاع کف تا کف طبقه (یا حداقل ۳ سانتی متر) بین دیوار و ستون در نظر گرفته شود. این فاصله باید با مصالح نرم و انعطاف پذیر مانند پلاستوفوم (یونولیت) پر شود. جهت مهار خارج از صفحه دیوار، از بست های ارتجاعی رادیکالی یا اتصالات کشویی استفاده می شود که به ستون متصل می گردند. طراحی هوشمندانه بست های رادیکالی در کارگاه های تولیدی والپست ریحانی به گونه ای است که ضمن حفظ آزادی حرکت داخل صفحه دیوار، جلوی پرتاب شدن دیوار به خارج از صفحه را در هنگام زلزله می گیرد.
اتصال وال پست به سقف یا تیر فوقانی
در تراز سقف، اتصال وال پست باید به صورت کشویی انجام شود. این کار با استفاده از دو نبشی یا یک ناودانی به صورت معکوس انجام می گیرد که در بالای دیوار نصب می شوند. دیوار یا وادار قائم داخل این ناودانی قرار می گیرد اما به آن جوش داده یا پیچ نمی شود. به این ترتیب، با خیز برداشتن تیر سقف در اثر بارهای زنده و مرده، فشاری به دیوار و وال پست وارد نمی شود. رعایت این بند از ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ یکی از حیاتی ترین فاکتورهای نظارت ساختمانی است که با تهیه ناودانی های آماده و استاندارد از والپست ریحانی می توانید از اجرای دقیق آن اطمینان حاصل کنید.
استفاده از ناودانی منقطع در ضوابط جدید
یکی از راهکارهای بسیار اقتصادی و در عین حال استاندارد که در ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ به آن اشاره شده است، استفاده از ناودانی های منقطع فلزی به جای نبشی کشی سراسری است. ناودانی های منقطع قطعاتی با طول های معمولا ۳۰ تا ۵۰ سانتی متر هستند که به فواصل مشخص روی ستون ها و تیرها نصب می شوند و رج های دیوار درون آن ها قرار می گیرند.
این روش علاوه بر کاهش چشمگیر هزینه های آهن آلات پروژه، سرعت اجرای کار را نیز به شدت افزایش می دهد. ناودانی های منقطع تولید شده توسط برند والپست ریحانی دارای سوراخ های لوبیایی شکل جهت نصب آسان با رول بولت یا میخ کوبی بوده و از ورق های گالوانیزه ضد زنگ ساخته شده اند تا در برابر رطوبت و گچ کاری دیوار دچار پوسیدگی نشوند.
مهار دیوارهای بالکن و جان پناه ها
دیوارهای جان پناه و بالکن ها به دلیل عدم اتصال از بالا، در برابر نیروی زلزله بسیار آسیب پذیر هستند. ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ برای این بخش ها نیز قوانین سخت گیرانه ای دارد. ارتفاع جان پناه ها نباید از ۱.۲ متر بیشتر باشد و در صورت نیاز، باید با استفاده از ستونک های فلزی که به تیرهای پیرامونی سازه متصل هستند، مهار شوند.
ستونک های مخصوص جان پناه و اتصالات مربوط به آن ها در سبد محصولات والپست ریحانی موجود بوده و مهندسان می توانند با خیالی آسوده از این قطعات پیش ساخته برای ایمن سازی لبه بام و تراس ها استفاده کنند.
نکات کلیدی نظارتی در اجرای وال پست
مهندسان ناظر موظف هستند در مراحل مختلف ساخت، بر اجرای صحیح ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ نظارت داشته باشند. برخی از مهم ترین نکاتی که باید به آن ها توجه شود عبارتند از:
- عدم استفاده از میلگرد به عنوان وال پست قائم.
- رعایت فاصله جداسازی دیوار از ستون ها و پر کردن آن با یونولیت با چگالی مناسب.
- عدم اتصال ملات دیوار به ستون های بتنی یا فلزی.
- اطمینان از اجرای اتصال کشویی در بالای وادارها و دیوارها به زیر سقف.
- استفاده از اتصالات گالوانیزه یا رنگ آمیزی شده جهت جلوگیری از زنگ زدگی.
استفاده از محصولات باکیفیت و استاندارد والپست ریحانی که بر اساس دقیق ترین ابعاد مهندسی طراحی شده اند، کار نظارت را برای مهندسان ناظر بسیار ساده تر می کند و ریسک عدم تایید ناظران شهرداری و نظام مهندسی را به صفر می رساند.
چرا خرید والپست ریحانی بهترین انتخاب برای پروژه های عمرانی است؟
انتخاب تامین کننده قطعات وال پست تاثیر مستقیمی بر کیفیت نهایی کار، تاییدیه های ناظران و همچنین هزینه های کلی پروژه دارد. مجموعه والپست ریحانی با سال ها تجربه در طراحی و ساخت انواع قطعات مهار لرزه ای دیوارهای غیرسازه ای، توانسته است اعتماد سازندگان بزرگ کشور را جلب کند.
دلایل برتری والپست ریحانی عبارتند از:
- تولید قطعات بر اساس آخرین ویرایش و ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰.
- استفاده از ورق های فولادی استاندارد با ضخامت واقعی و پوشش های مقاوم در برابر خوردگی.
- تنوع بالای محصولات از جمله ناودانی منقطع، بست رادیکالی، وادارهای آماده و اتصالات تلسکوپی.
- امکان سفارشی سازی قطعات بر اساس نقشه های اجرایی هر پروژه.
- ارسال سریع به سراسر کشور و پشتیبانی فنی مداوم.
شما می توانید برای دریافت مشاوره های تخصصی تر و انطباق نقشه های سازه خود با ضوابط جدید، با کارشناسان فنی والپست ریحانی ارتباط برقرار کنید و بهترین راهکارها را برای ایمن سازی ساختمان خود دریافت نمایید.
جمع بندی و نتیجه گیری
اجرای صحیح ضوابط اجرای وال پست در پیوست ششم آیین نامه ۲۸۰۰ نه تنها یک الزام قانونی از سوی سازمان های نظام مهندسی و شهرداری ها است، بلکه یک ضرورت مهندسی برای حفظ جان ساکنان ساختمان در برابر حوادث طبیعی به شمار می رود. استفاده از روش های نوین مهار دیوار مانند ناودانی های منقطع و اتصالات انعطاف پذیر، راهکاری هوشمندانه برای دستیابی به سازه ای ایمن و بهینه است.
برای تامین تمامی تجهیزات مورد نیاز پروژه های خود و اطمینان از انطباق کامل با قوانین پیوست ششم، هم اکنون می توانید با مجموعه تخصصی والپست ریحانی همکاری خود را آغاز کنید. کارشناسان ما آماده ارائه بهترین راهکارها و تامین قطعات استاندارد با بالاترین کیفیت برای پروژه های شما هستند. با انتخاب والپست ریحانی، ایمنی و استانداردهای نوین مهندسی را به ساختمان خود هدیه دهید.
